PERALATAN JARINGAN

Jaringan komputer adalah sekumpulan peralatan atau komputer yang saling dihubungkan untuk berbagi sumber daya.

Peralatan jaringan yang umum dipakai adalah sbb:

1. MODEM

Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut dapat diterima dengan baik.

Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Jenis Modem :

a. Modem ADSL

Modem teknologi ADSL (Asymetric Digital Subscribe Line) yang memungkinkan berselancar internet dan menggunakan telepon analog secara berbarengan. Caranya sangat mudah, untuk ADSL diberikan sebuah alat yang disebut sebagai Splitter atau pembagi line. Posisi Splitter ditempatkan di depan ketika line telepon masuk. Artinya anda tidak boleh mencabangkan line modem untuk ADSL dengan suara secara langsung. Alat Splitter berguna untuk menghilangkan gangguan ketika anda sedang menggunakan ADSL modem. Dengan Splitter keduanya dapat berjalan bersamaan, sehingga pengguna dapat menjawab dan menelpon seseorang dengan telepon biasa. Di sisi lain, pengguna tetap dapat terkoneksi dengan internet melalui ADSL modem.

Splitter ADSL

Modem ADSL umumnya mempunyai dua tipe koneksi ke komputer :

1. USB (Universal Serial Bus)

2. Ethernet /LAN port

Modem ADSL juga ada yang digabungkan dengan Fitur Wireless sehingga bisa mendistribusikan koneksi ke perangkat wireless atau ke laptop langsung.

Koneksi ADSL ke ClearOS bisa menggunakan tipe external static (ditentukan ip addressnya secara manual), external dinamic (Modem dienable DHCP server) atau external PPPOE ( modem mode bridge, masukan user dan password dari ISP di Server ClearOS). Untuk external static dan dinamic, user dan password dimasukkan di modem,modem mode router.

b. Modem GSM/CDMA

Modem GSM/CDMA support dengan tipe jaringan GPRS/EDGE dan 3G/HSDPA yang merupakan layanan internet dari operator selular. Modem GSM/CDMA memakai koneksi USB untuk terhubung ke komputer client.

Untuk memperkuat sinyal, bisa ditambahkan antena eksternal dengan koneksi memakai konektor induksi atau memakai pigtail (tergantung jenis modemnya)

c. Modem Satelit/VSAT VSAT

(dalam bahasa Inggris, merupakan singkatan dari Very Small Aperture Terminal) adalah stasiun penerima sinyal dari satelit dengan antena penerima berbentuk piringan dengan diameter kurang dari tiga meter. Fungsi utama dari VSAT adalah untuk menerima dan mengirim data ke satelit. Satelit berfungsi sebagai penerus sinyal untuk dikirimkan ke titik lainnya di atas bumi. Sebenarnya piringan VSAT tersebut menghadap ke sebuah satelit geostasioner. Satelit geostasioner merupakan satelit yang selalu berada di tempat yang sama sejalan dengan perputaran bumi pada sumbunya yang dimungkinkan karena mengorbit pada titik yang sama di atas permukaan bumi, dan mengikuti perputaran bumi pada sumbunya.



Komponen VSAT, terdiri dari:

• Unit Luar (Outdoor Unit (ODU):

1. Antena/dish/parabola ukuran 2 hingga 4 kaki (0.55-2.4 m), yang dipasang pada atap, dinding atau di tanah.

2. BUC (Block Up Converter), yang menghantarkan sinyal informasi ke satelit.Juga sering disebut sebagai Transmitter (Tx).

3. LNB (Low Noise Block Up), yang menerima sinyal informasi dari satelit. Juga sering disebut sebagai Receiver (Rx).

• Unit Dalam (Indoor Unit (IDU)):

1. Modem (Modulator / Demodulator), sebuah alat dipanggil Return Channel Satellite Terminal yang menyambungkan dari unit luar dengan IFL kabel berukuran panjang tidak lebih 50 meter.

2. IFL (Inter Facility Link). Merupakan media penghubung antara ODU & IDU. Fisiknya biasanya berupa kabel dengan jenis koaksial dan biasanya menggunakan konektor jenis BNC (Bayonet Neill-Concelman).

Modem VSAT

Koneksi Modem VSAT ke Outdoor Unit (via Coax Cable)

Keluaran Modem VSAT dalam bentuk ethernet sehingga dapat dihubungkan ke ClearOS dengan pilihan external static atau external dinamic.

d. Modem Kabel

Modem kabel digunakan untuk untuk koneksi internet via saluran TV kabel. Kabel yang digunakan tipe coaxial.

Skema Koneksi Modem Kabel

2. HUB dan SWITCH

Secara fisik HUB dan SWITCH sama, kegunaan secara umum pun sama yaitu menghubungkan antara device jaringan dan/atau antara komputer dalam jaringan. Tetapi sebenarnya cara kerjanya berbeda jauh.

 a. HUB

Hub merupakan suatu device pada jaringan yang secara konseptual beroperasi pada layer 1 (Physical Layer). Maksudnya, hub tidak menyaring menerjemahkan sesuatu, hanya mengetahui kecepatan transfer data dan susunan pin pada kabel. Cara kerja alat ini adalah dengan cara mengirimkan sinyal paket data ke seluruh port pada hub sehingga paket data tersebut diterima oleh seluruh computer yang berhubungan dengan hub tersebut kecuali computer yang mengirimkan. Sinyal yang dikirimkan tersebut diulang-ulang walaupun paket data telah diterima oleh komputer tujuan. Hal ini menyebabkan fungsi colossion lebih sering terjadi.

Misalnya ketika ada pengiriman paket data dari port A ke port B dan pada saat yang sama ada pengiriman paket data dari port C ke port D, maka akan terjadi tabrakan (collision) karena menggunakan jalur yang sama (jalur broadcast yang sama) sehingga paket data akan menjadi rusak yang mengakibatkan pengiriman ulang paket data. Jika hal ini sering terjadi maka collison yang terjadi dapat mengganggu aktifitas pengiriman paket data yang baru maupun ulangan. Hal ini mengakibatkan penurunan kecepatan transfer data. Oleh karena itu secara fisik, hub mempunyai lampu led yang mengindikasikan terjadi collision.

Ketika paket data dikirimkan melalui salah satu port pada hub, maka pengiriman paket data tersebut akan terlihat dan terkirim ke setiap port lainnya sehingga bandwidth pada hub menjadi terbagi ke seluruh port yang ada. Semakin banyak port yang tersedia pada hub, maka bandwidth yang tersedia menjadi semakin kecil untuk setiap port. Hal ini membuat pengiriman data pada hub dengan banyak port yang terhubung pada komputer menjadi lambat.

b. SWITCH

Switch merupakan suatu device pada jaringan yang secara konseptual berada pada layer 2 (Datalink Layer) dan ada yang layer 3 (Network Layer). Maksudnya, switch pada saat pengirimkan data mengikuti MAC address pada NIC (Network Interface Card) sehingga switch mengetahui kepada siapa paket ini akan diterima. Jika ada collision yang terjadi merupakan collision pada port-port yang sedang saling berkirim paket data. Misalnya ketika ada pengiriman paket data dari port A ke port B dan pada saat yang sama ada pengiriman paket data dari port C ke port D, maka tidak akan terjadi tabrakan (collision) karena alamat yang dituju berbeda dan tidak menggunakan jalur yang sama.



Semakin banyak port yang tersedia pada switch, tidak akan mempengaruhi bandwidth yang tersedia untuk setiap port. Ketika paket data dikirimkan melalui salah satu port pada switch, maka pengiriman paket data tersebut tidak akan terlihat dan tidak terkirim ke setiap port lainnya sehingga masing-masing port mempunyai bandwidth yang penuh. Hal ini menyebabkan kecepatan pentransferan data lebih terjamin.

Dari keterangan diatas dapat disimpulkan bahwa switch lebih baik daripada hub baik secara perbandingan konseptual maupun secara prinsip kerjanya. Perbedaan cara kerja ini menjadi perbedaan mendasar antara hub dengan switch. Perbedaan ini pula mengakibatkan transfer data switch lebih cepat daripada hub karena switch langsung mengirim paket data ke komputer tujuan, tidak mengirim ke seluruh port yang ada (broadcast) sehingga bandwidth yang ada pada switch dapat digunakan secara penuh.

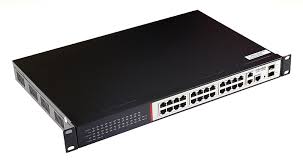

Manageable Switch VS Unmanageable Switch Switch

yang beredar dipasaran ada dua jenis, unmanageable dan manageable. Jika kita beli selama ini kemungkinan besar jenis unmanageable switch. Manageable switch memiliki kelebihan-kelebihan tertentu dibanding unmanageable switch (tentunya dikomparasi dengan harga yang lebih mahal dibanding unmanageable switch)

Fungsi-fungsi Manageable Switch sbb:

- Mengaktifkan/menonaktifkan port-port tertentu.

- Memberi prioritas lebih tinggi untuk port tertentu.

- Mengaktifkan pengaturan bandwith untuk masing-masing port.

- Snmp monitoring dan mencek apakah peralatan yang terhubung ke switch aktif atau tidak.

- link aggregation, menggabungkan beberapa port menjadi satu koneksi untuk mendapatkan bandwidth yang lebih besar.

3. NIC (Network Interface Card) / LAN Card

NIC (network interface card) adalah expansion board yang digunakan supaya komputer dapat dihubungkan dengan jaringan. Sebagian besar NIC dirancang untuk jaringan, protokol, dan media tertentu.

NIC biasa disebut dengan LAN card (Local Area Network Card). LAN Card yang secara umum dipakai, berbasis teknologi Ethernet.

Ethernet LanCard jenisnya ada dua :

1. 10/100 BaseT Bekerja di kecepatan maksimal10mbps sampai 100mbps

2. Gigabit Lan Bekerja di kecepatan maksimal 1000mbps/1 gbps

Tipe konektor LanCard ada dua :

1. BNC : untuk kabel Coaxial.

2. RJ45 : untuk kabel UTP/STP (ini yang secara umum dipakai)

NIC Combo ( BNC (putih) dan RJ45 )

Berdasarkan jumlah port :

1. Single Port LanCard

2. Multiport LanCard

Secara umum, Lancard menggunakan slot PCI untuk terhubung dengan Motherboard, tetapi dengan perkembangan yang ada sekarang, dan mulai di pakenya port PCI express, maka lancard ada yang memakai port PCIe. Cirinya, boardconectornya lebih pendek dibanding PCI biasa.
